IGWL-هما سلسلة تتكون آلة لحام الليزر الروبوت من رأس ليزر مخصص للألياف ، ونظام تتبع السعة عالي الدقة ، وليزر الألياف ونظام الروبوت الصناعي. إنه معدات متقدمة للحام المرن للألواح المعدنية ذات السماكة المختلفة من زوايا متعددة واتجاهات متعددة.
igwl-aw
iGOLDENLASER
10000-15000 دولار
فيديو
وصف آلة اللحام الآلي:
يتم استخدامه على نطاق واسع في معالجة المعادن وتصنيع الآلات وتصنيع قطع الغيار السيارات التي لها متطلبات المعالجة لقطاعات العمل ثلاثية الأبعاد.

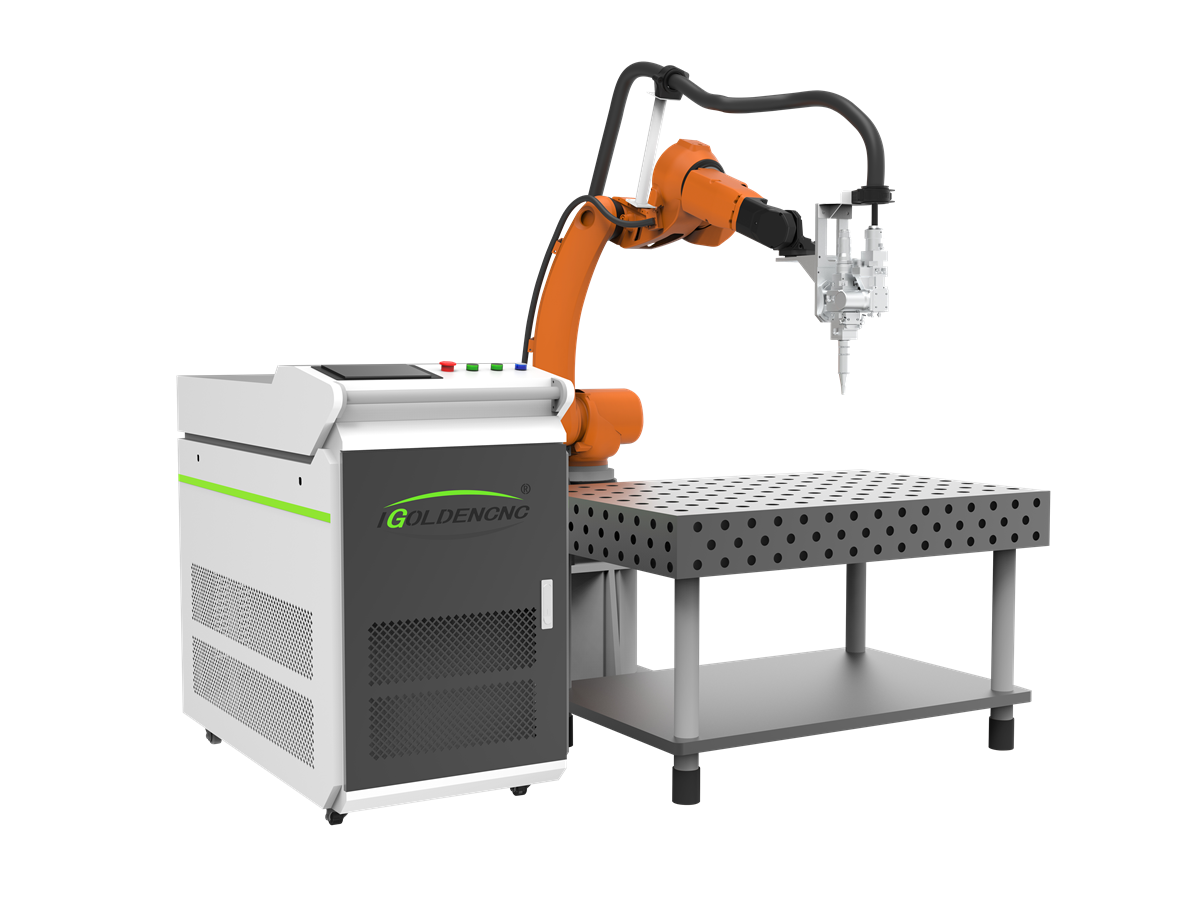

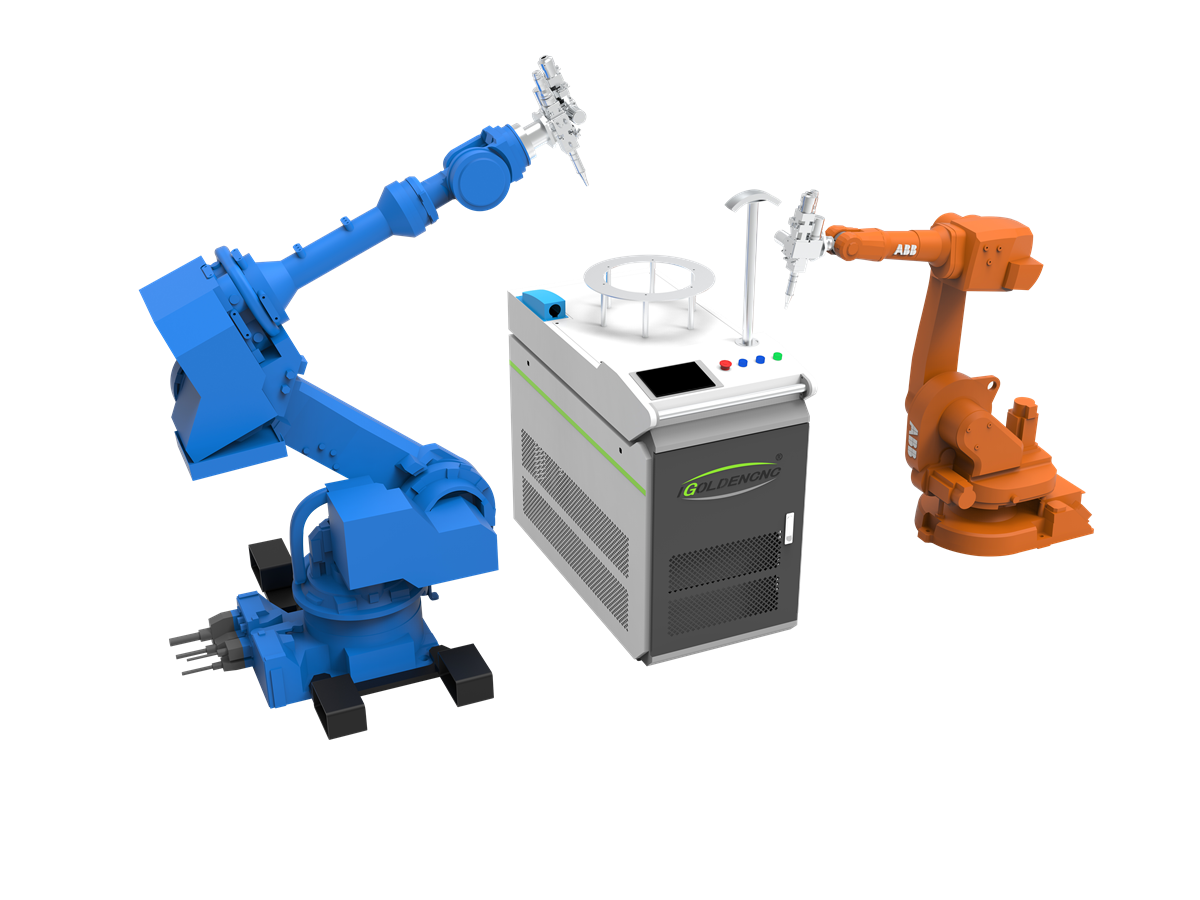

ثلاثية الأبعاد روبوت لحام الليزر الصناعي IGWL-هما سلسلة
تتكون آلة لحام الليزر الروبوت من رأس ليزر مخصص للألياف ، ونظام تتبع السعة عالي الدقة ، وليزر الألياف ونظام الروبوت الصناعي. إنه معدات متقدمة للحام المرن للألواح المعدنية ذات السماكة المختلفة من زوايا متعددة واتجاهات متعددة.
يتم استخدامه على نطاق واسع في معالجة المعادن وتصنيع الآلات وتصنيع قطع الغيار السيارات التي لها متطلبات المعالجة لقطاعات العمل ثلاثية الأبعاد.
3D Fiber Laser Lazer Beam Welding Robot Parameters:
نموذج | IGWL-RW- 1500 | IGWL-RW- 2000 | IGWL-RW- 3000 | |
قوة الليزر | 1500W | 2000W | 3000W | |
طول موجة الليزر | 1080 ± 10nm | |||
إنسان آلي | Fanuc-سادس المحور روبوت اللحام | |||
الحد الأقصى للحمل على الرسغ | 12 كجم | |||
إعادة وضع صحة | ± 0.03mm | |||

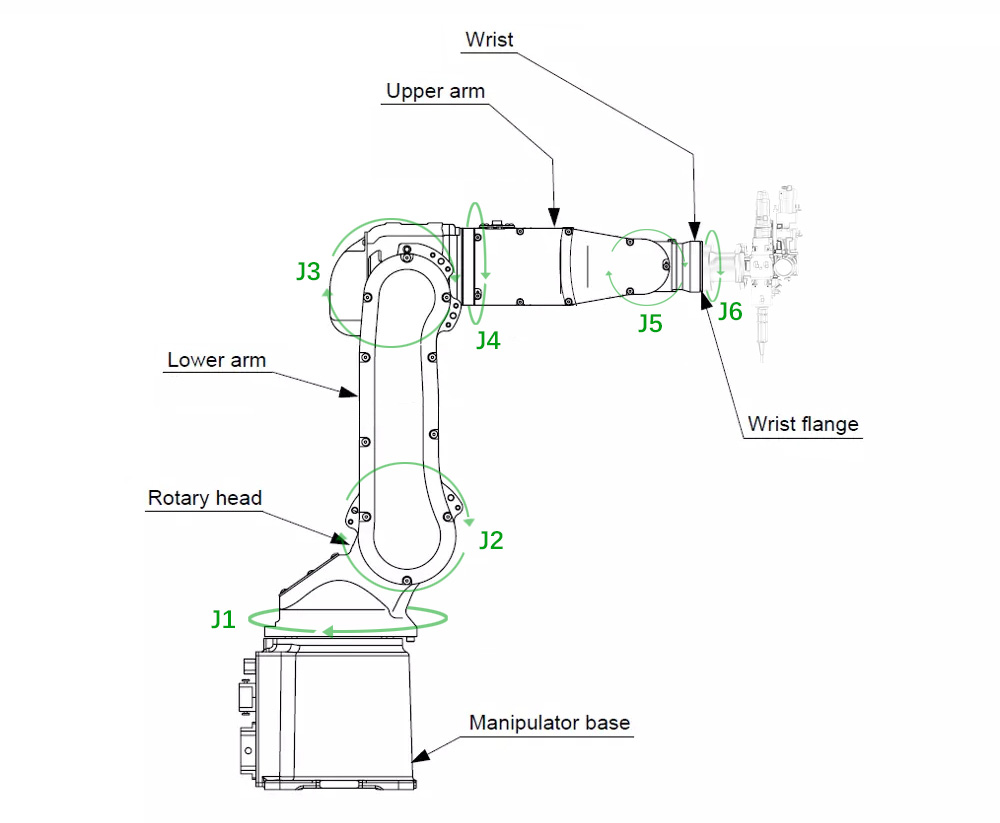

نطاق الحركة |
الذراع السفلى | J1 | 340º/370º | |
J2 | 235 درجة | |||
J3 | 455 درجة | |||
الذراع العلوية | J4 | 380 درجة | ||
J5 | 380 درجة | |||
J6 | 900 درجة | |||
السرعة القصوى |
الذراع السفلى | J1 | 260º/s | |
J2 | 240º/s | |||
J3 | 260º/s | |||
الذراع العلوية | J4 | 430º/s | ||
J5 | 450º/s | |||
J6 | 720º/s | |||
سمك مادة اللحام | ≤4mm | ≤6mm | ≤8mm | |
متطلبات فجوة اللحام | ≤0.3mm | |||
الجهد االكهربى | 380V ± 10 ٪ | |||
القوة الكلية | ≤8kw | ≤10kw | ≤12kw | |
الوزن الإجمالي | 200 كجم | |||
ملاحظات: يمكن تخصيصها وفقًا لمتطلبات العملاء | ||||
مقارنة لحام الليزر واللحام التقليدي
طريقة اللحام | منطقة المتضررة الحرارة | التشوه الحراري | جودة اللحام | ما إذا كان لإضافة لحام | بيئة اللحام |
اللحام بالليزر | الأصغر | الأصغر | أفضل | رقم | لا توجد متطلبات خاصة (باستثناء الصناعات الخاصة) |
النحومة | عام | عام | عام | نعم | التدفئة بشكل عام |
Argon Arc Welding | أكبر | أكبر | عام | نعم | تحتاج أقطاب |
لحام المقاومة | أكبر | أكبر | عام | رقم | تحتاج أقطاب |
البلازما قوس اللحام | عام | عام | عام | نعم | تحتاج أقطاب |
لحام شعاع الإلكترون | الأصغر | الأصغر | أفضل | رقم | مكنسة |
الليزر اللحام سرعة
Collimating البعد البؤري ： 150mm طول التركيز ： 250mm قطر الألياف ： 50 ميكرون حماية غاز ＞ 15L/دقيقة | ||||
رقم. | مواد | انتاج الطاقة | الاختراق （مم） | السرعة （م/دقيقة） |
1 |
الفولاذ المقاوم للصدأ | 500 | 1.5 | 0.85 |
2 | 500 | 1 | 2.55 | |
3 | 500 | 0.5 | 6.8 | |
4 | 750 | 2.5 | 0.85 | |
5 | 750 | 2 | 2.55 | |
6 | 750 | 1.5 | 2.17 | |
7 | 750 | 1 | 6.8 | |
8 | 1000 | 0.5 | 8.5 | |
9 | 1000 | 3 | 0.85 | |
10 | 1000 | 2.5 | 2.55 | |
11 | 1000 | 2 | 3.4 | |
12 | 1000 | 1.5 | 5.1 | |
13 | 1000 | 0.5 | 12.75 | |
14 |
الصلب الكربوني (منخفض) | 500 | 1 | 1.28 |
15 | 500 | 0.5 | 5.1 | |
16 | 750 | 2 | 0.85 | |
17 | 750 | 1.5 | 2.55 | |
18 | 750 | 1 | 5.95 | |
19 | 750 | 0.5 | 7.62 | |
20 | 1000 | 2.5 | 0.85 | |
21 | 1000 | 2 | 2.55 | |
22 | 1000 | 1.5 | 4.25 | |
23 | 1000 | 1 | 6.8 | |
24 | 1000 | 0.5 | 11.05 | |
25 |
الألومنيوم | 500 | 1 | 0.85 |
26 | 750 | 1 | 1.7 | |
27 | 1000 | 1 | 3.4 | |
28 | 1000 | 2 | 0.85 | |
29 | نحاس | 1000 | 0.3 | 1.7 |
تفاصيل آلة لحام الليزر الروبوت:

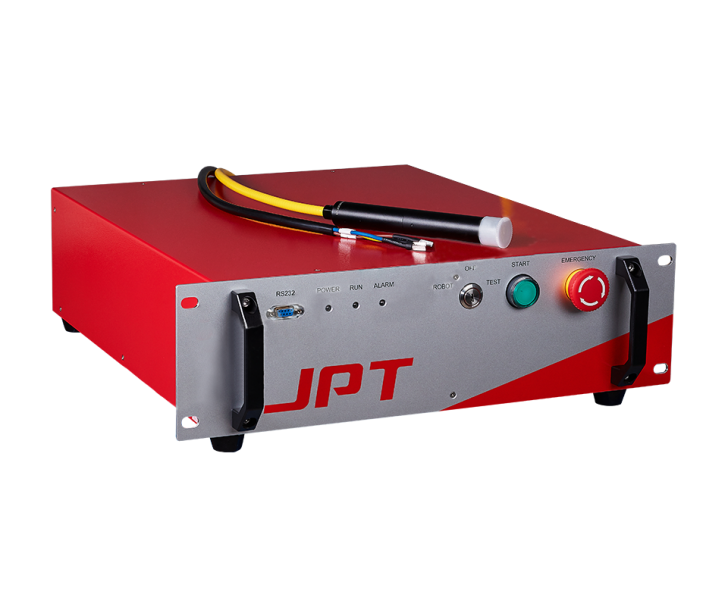

| ليزر JPT نحن نستخدم أشعة الليزر المتقدمة الألياف التي تزيد عمرها عن 10 ساعات ، واستهلاك منخفض للطاقة ، وانخفاض معدل الفشل ، والألياف المرنة التي تصل إلى 10-15 متر ، ولحام مرن ومريح في الهواء الطلق ، ومزودة بطبقة واقية صلبة. |

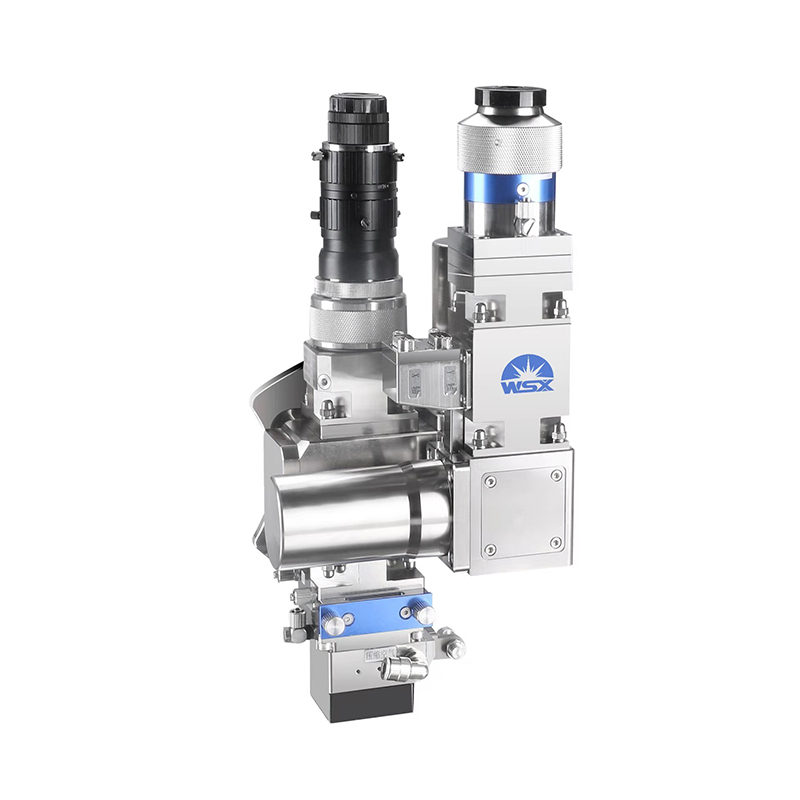

| رأس اللحام المحترف WSX 1. يتمتع رأس اللحام هذا بمزايا قوية في تطبيقات اللحام من سبائك الألومنيوم وتطبيقات اللحام المتوسطة للطاقة ، وهو رأس لحام فعال من حيث التكلفة. 2. يستخدم رأس اللحام محركًا لدفع العدسة الاهتزازية المحور X ، Y ، مع مجموعة متنوعة من أوضاع التأرجح ، ويسمح اللحام البرجي لمحامات العمل بأنها تحتوي جودة. 3. الهيكل الداخلي لرأس اللحام مغلق بالكامل ، مما قد يمنع الجزء البصري من التلوث بالغبار. 4. تعتمد العدسة الواقية على هيكل نوع الدرج ، وهو أمر يسهل استبداله. 5. يمكن تجهيزه مع مختلف الليزر مع موصلات QBH. |
|
روبوت ستة محاور الارتباطيمكن أن يدرك الارتباط المكون من ستة محاور الروبوت بسهولة لحام قطع العمل ثلاثية الأبعاد. من خلال طاولة العمل الخاصة بالأدوات والربط ، يمكن أن يدرك اللحام التلقائي بالكامل مع تثبيت واحد. |
| جدول لحام الهاتف المحمول متعدد المحاور تم تصميم الماكينة بأكملها بلوحة الألمنيوم السميكة ، والهيكل ثابت دقة تحديد المواقع العالية والاستجابة الحساسة لا حاجة لتحريك المنتج يدويًا ، اللحام التلقائي ، سهل التشغيل |
ميزات لحام الليزر الآلي:
1. يتمتع الروبوت بالربط المكون من ستة محاور ، ودقة عالية تحديد المواقع ، ونطاق معالجة كبير ، وسهولة اللحام في قطع العمل ثلاثية الأبعاد.
2. بالمقارنة مع اللحام التقليدي Arcon Arc ، تزداد سرعة لحام الليزر بمقدار 5 إلى 10 مرات ، ويكون استهلاك الطاقة واستهلاك المواد الاستهلاكية أقل ، وجودة اللحام مستقرة للغاية.
3. منطقة اللحام المتأثرة بالحرارة أصغر ، والتي يمكن أن تضمن جودة منتجات اللحام بشكل أفضل.
4. يتمتع اللحام بالليزر الروبوت بقدرة جيدة على التكيف مع حجم وشكل مواد اللحام وأجزاء اللحام ، ويمكن أن يدرك التحكم التلقائي واللحام لمسافات طويلة ؛
5. محطة العمل هذه مرنة للغاية ويمكن لحام قطع عمل منحنية ثلاثية الأبعاد أو خاصة على شكل خاص. مع أجهزة العمل الخاصة بالأدوات والربط ، يمكن أن تحقق اللحام التلقائي بالكامل مع تثبيت واحد.
6. لحام الليزر له أدلة وغبار أقل ، أقل إشعاعًا ، وأكثر ملاءمة للبيئة وأكثر أمانًا.

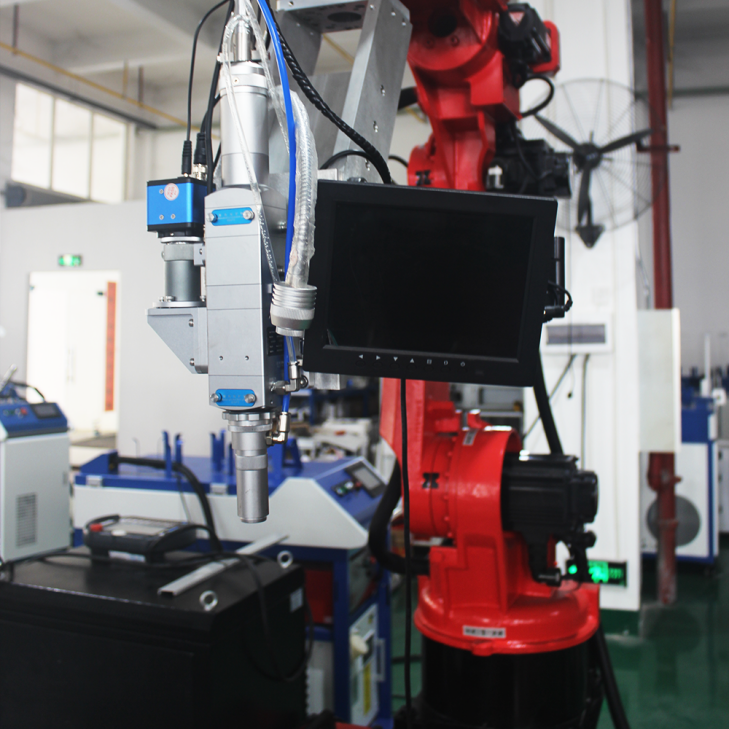

7. مزود بنظام تتبع التماس لحام غير ملتزم لاكتشاف وتصحيح انحراف التماس اللحام في الوقت الفعلي لضمان الحصول على التماس اللحام المؤهل.

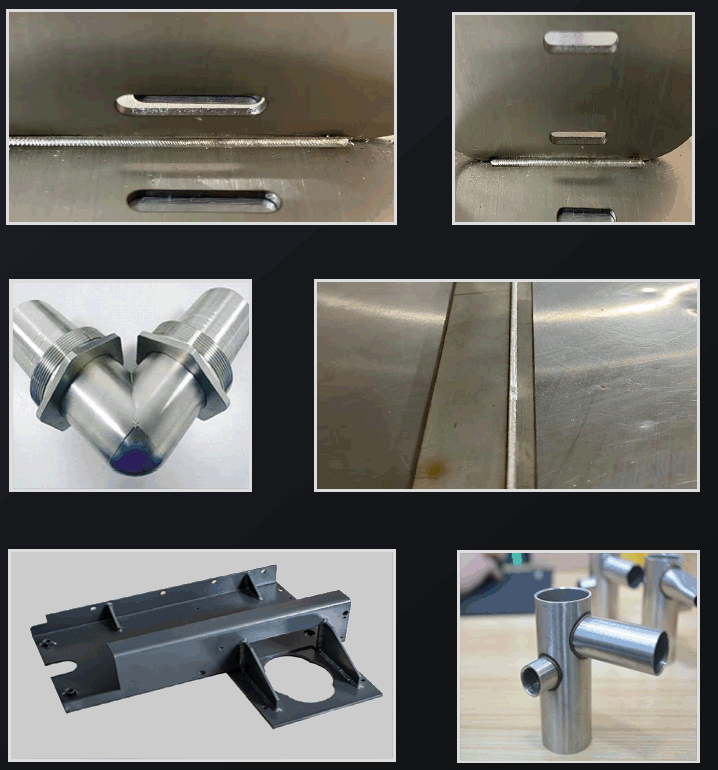

تطبيق روبوت لحام الليزر الصناعي ثلاثي الأبعاد:
مناسبة للحام من الفولاذ المقاوم للصدأ ، ورقة حديدية ، الألومنيوم ، النحاس ، السبائك ، الصلب ، مواد مكافئة الماس أو مواد متباينة ، خزائن ، مطابخ ، مصاعد السلالم ، أرفف ، أطباق ، أبواب من الفولاذ المقاوم للصدأ ، ومسابقات النوافذ ، وصناديق التوزيع ، والأسرة الفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ والأسرة صناعات أخرى.
عرض مصنع Igoldencnc
زيارة العميل
خدمة Igoldencnc
| قبل المبيعات |
| > استشارة مجانية قبل البيع |
| > اختبار عينة مجاني |
| > حلول CNC المهنية |
| > استقبال العملاء |
| > التسليم السريع خلال 7 أيام (متوفرة في الأسهم) |
| > الآلات المخصصة التي يتم تسليمها داخل 30 يوما |
| بعد البيع |
| > ضمان لمدة عامين |
| > ردود فعل سريعة وبعد البيع الخدمة في 12 ساعة |
| > قطع الغيار السريعة والتقنية مساعدة |
| > خدمات التدريب المجانية |
| > تصميم خاص ، مخصص ، OEM ترتيب |
