آلة لحام ليزر الألياف التلقائية

فيديو

وصف آلة اللحام التلقائية ：

يتم تجميع آلة اللحام التلقائية. منطقة التدفئة صغيرة أثناء اللحام ، ولن تتسبب في تشوه وتتميز وتتبع على ظهر قطعة العمل.

مزايا آلات اللحام بالليزر:

★آلة لحام الليزر الآلية يمكن بسهولة تحقيق اللحام الخياط ، ولحام غرزة ولحام التماس من مختلف الأطوال والمواقف. لا سيما في لحام ألواح الفولاذ المقاوم للصدأ الرفيعة ، وألواح الحديد ، وألواح الألومنيوم وغيرها من المواد المعدنية ، فإنه يتمتع بخصائص سرعة اللحام السريعة ، وتأثير السطح الجيد ، وعمق الاختراق الكبير ، والمنطقة الصغيرة المتأثرة بالحرارة.

★ التعاون مع لاعبا اساسيا والتحكم التلقائي في البرمجة ، يمكن أن تحقق الدفعة متطلبات اللحام السريعة/المتسقة للمنتجات المماثلة.

★ اللحام مرنة وسهلة التشغيل. بالإضافة إلى إصلاح القوالب الكبيرة ، يمكن للآلات الكبيرة أيضًا تحقيق اللحام لمسافات طويلة ، والتي يمكن لحامها دون تفكيك المنتج.

★ لديها مزايا التشغيل البسيط ، والتماس اللحام الجميل ، وسرعة اللحام السريع ، وليس الاستهلاك. يمكن أن يحل محل اللحام التقليدي Arcon Arc التقليدي ، ولحام الكهرباء وغيرها من العمليات لحام ألواح الفولاذ المقاوم للصدأ الرقيقة ، وألواح الحديد ، والألواح المجلفنة وغيرها من المواد المعدنية.

معلمات معدات اللحام التلقائية

الفهرس الفني	المعايير الفنية
نموذج	IGWL-AW- 1000	IGWL-AW- 1500	IGWL-AW- 2000
قوة الليزر	1000W	1500W	2000W
طول موجة الليزر	1080 ± 10nm
XYZ السكتة الدماغية	1000*400*500mm
محور x/y/z دقة تحديد الموقع	± 0.025mm
محور x/y/z إعادة وضع الدقة	± 0.02mm
طريقة عمل الليزر	CW/تعديل
عرض الجلفانومتر	السطر 0.5-6 مم/ دائرة 2 مم
سمك مادة اللحام	≤4mm	≤6mm	≤8mm
متطلبات فجوة اللحام	≤0.3mm
الجهد االكهربى	380V ± 10 ٪
القوة الكلية	≤8kw	≤10kw	≤12kw
الوزن الإجمالي	700 كجم	800 كجم	900 كجم

مقارنة لحام الليزر واللحام التقليدي

طريقة اللحام	منطقة المتضررة الحرارة	التشوه الحراري	جودة اللحام	ما إذا كان لإضافة لحام	بيئة اللحام
اللحام بالليزر	الأصغر	الأصغر	أفضل	رقم	لا توجد متطلبات خاصة (باستثناء الصناعات الخاصة)
النحومة	عام	عام	عام	نعم	التدفئة بشكل عام
Argon Arc Welding	أكبر	أكبر	عام	نعم	تحتاج أقطاب
لحام المقاومة	أكبر	أكبر	عام	رقم	تحتاج أقطاب
البلازما قوس اللحام	عام	عام	عام	نعم	تحتاج أقطاب
لحام شعاع الإلكترون	الأصغر	الأصغر	أفضل	رقم	مكنسة



الليزر اللحام  سرعة

Collimating  البعد البؤري ： 150mm          طول التركيز ： 250mm          قطر الألياف ： 50 ميكرون          حماية غاز ＞ 15L/دقيقة
رقم.	مواد	انتاج الطاقة	الاختراق （مم）	السرعة （م/دقيقة）
1	الفولاذ المقاوم للصدأ	500	1.5	0.85
2		500	1	2.55
3		500	0.5	6.8
4		750	2.5	0.85
5		750	2	2.55
6		750	1.5	2.17
7		750	1	6.8
8		1000	0.5	8.5
9		1000	3	0.85
10		1000	2.5	2.55
11		1000	2	3.4
12		1000	1.5	5.1
13		1000	0.5	12.75
14	الصلب الكربوني (منخفض)	500	1	1.28
15		500	0.5	5.1
16		750	2	0.85
17		750	1.5	2.55
18		750	1	5.95
19		750	0.5	7.62
20		1000	2.5	0.85
21		1000	2	2.55
22		1000	1.5	4.25
23		1000	1	6.8
24		1000	0.5	11.05
25	الألومنيوم	500	1	0.85
26		750	1	1.7
27		1000	1	3.4
28		1000	2	0.85
29	نحاس	1000	0.3	1.7





تفاصيل آلة اللحام التلقائية من النظام الأساسي:



	ليزر JPT نحن نستخدم أشعة الليزر المتقدمة الألياف التي تزيد عمرها عن 10 ساعات ، واستهلاك منخفض للطاقة ، وانخفاض معدل الفشل ، والألياف المرنة التي تصل إلى 10-15 متر ، ولحام مرن ومريح في الهواء الطلق ، ومزودة بطبقة واقية صلبة.
	رأس اللحام المحترف WSX 1. يتمتع رأس اللحام هذا بمزايا قوية في تطبيقات اللحام من سبائك الألومنيوم وتطبيقات اللحام المتوسطة للطاقة ، وهو رأس لحام فعال من حيث التكلفة. 2. يستخدم رأس اللحام محركًا لدفع العدسة الاهتزازية المحور X ، Y ، مع مجموعة متنوعة من أوضاع التأرجح ، ويسمح اللحام البرجي لمحامات العمل بأنها تحتوي جودة. 3. الهيكل الداخلي لرأس اللحام مغلق بالكامل ، مما قد يمنع الجزء البصري من التلوث بالغبار. 4. تعتمد العدسة الواقية على هيكل نوع الدرج ، وهو أمر يسهل استبداله. 5. يمكن تجهيزه مع مختلف الليزر مع موصلات QBH.

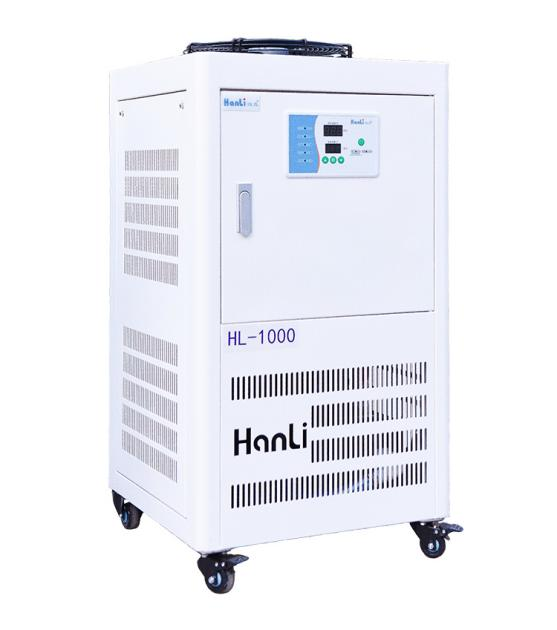

	هانلي مبرد المياه مبرد صديقة للبيئة ، متوافق تمامًا مع جميع الليزر أداء مستقر وموثوق ، ومعدل فشل منخفض ، وتوفير الطاقة وتوفير الطاقة
	جدول لحام الهاتف المحمول متعدد المحاور تم تصميم الماكينة بأكملها بلوحة الألمنيوم السميكة ، والهيكل ثابت دقة تحديد المواقع العالية والاستجابة الحساسة لا حاجة لتحريك المنتج يدويًا ، اللحام التلقائي ، سهل التشغيل

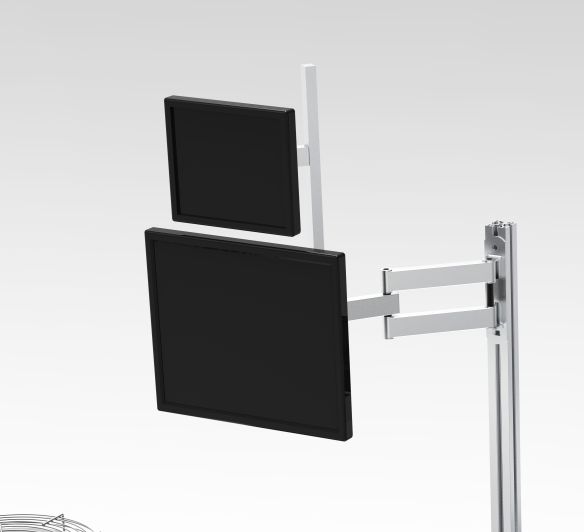

	مراقبة مشتركة لحام عرض دقة عالية الدقة ، مراقبة أفضل لعملية اللحام ، التماس اللحام الجميل برامج اللحام المهنية ، جودة عالية

ميزات آلة لحام الليزر التلقائي:

1. سرعة اللحام السريع ، لا المواد الاستهلاكية ، لا تغيير لون/تغيير أقل في اللون ، لا حاجة للتلميع لاحقًا.

2. يتم تعزيز تفاعل نظام التحكم في الليزر المهني ، ودقة مسار اللحام يمكن التحكم فيها ، ويتم تشكيل التماس اللحام بشكل جيد.

3. استخدم وضع الأشعة تحت الحمراء للتحقق من موضع رأس اللحام والتحقق من الموضع أثناء عملية اللحام. وضع اللحام أكثر دقة ، والتماس اللحام سلس وجميل ، ومن السهل الطحن والتلميع. ليست هناك حاجة للتعامل مع إجراءات المعالجة البسيطة أو فقط بعد اللحام ؛

4. البالغات الدقيقة 360 درجة بدون زوايا ميتة ، بعد تركيز شعاع الليزر ، تكون البقعة صغيرة ، وكثافة الطاقة عالية ، ودقة تحديد المواقع عالية. يمكن استخدامه للحام الجماعي للأغطية الصغيرة والحجم الصغير لتحقيق الإنتاج الضخم الآلي ؛

5. عمق اللحام بالليزر كبير ، التماس اللحام ثابت ، والعرض صغير ، والمنطقة المتأثرة بالحرارة صغيرة ، والتشوه صغير ، وسرعة اللحام سريعة. يمكن أن يدرك اللحام المعقد بين بعض المواد المختلفة ؛

6. إن التماس اللحام ذو جودة عالية ولا مسامية ، والتي يمكن أن تقلل وتحسين الشوائب المعدنية الأساسية ، ويمكن صقل الهيكل بعد اللحام ، وقوة التماس اللحام وصبوتها على الأقل معادلة أو حتى أكثر من القاعدة فلز؛

7. الإخراج المستقر لضمان اتساق اللحام. معظم اللحام بالليزر المستمر عبارة عن أشعة ليزر عالية الطاقة مع قوة فوق 500 واط. بشكل عام ، يجب استخدام هذا الليزر للوحات فوق 1 مم. هناك أيضًا بعض الليزر المستمر منخفض الطاقة مع الطاقة بين عشرات إلى مئات واط. يتم استخدامها أكثر في اللحام البلاستيكي وصناعات نحاس الليزر.

تطبيق آلة لحام الليزر الألياف الألياف:

مناسبة للمواد المعدنية: لحام الصلب المعدني الرفيع والفولاذ الكربوني والنحاس والألمنيوم ، إلخ.

المنتجات المعمول بها-كل أنواع المعادن ، القوالب ، الهيكل ، الهيكل ، منتجات المطبخ والحمام ، جميع أنواع الأجهزة والإضاءة ؛ المنتجات الإلكترونية عالية الدقة ، قطع عمل ذات قوة لحام عالية ، مثل أوعية الضغط والمكثفات وغيرها من المنتجات.
