استخدام واستكشاف الأخطاء وإصلاحها للإشعال التلقائي لقطع أنبوب البلازما CNC

قاطع أنبوب البلازما CNC باهظة الثمن ومناسبة فقط لقطع الصفائح الرقيقة (عادة ما تستغرق الصفائح السميكة وقتًا طويلاً لكمة الثقوب). يمكن أن تصل دقة آلة قطع البلازما الدقيقة إلى الحد الأدنى لقطع الليزر. لا تختلف جودة سطح القطع كثيرًا ، لكن تكلفة القطع أقل بكثير من قطع الليزر. في البلدان المتقدمة ، كان هناك اتجاه لاستبدال آلات قطع اللهب وآلات قطع الليزر مع قواطع أنبوب دوارة البلازما CNC. آلة قطع البلازما تستمر في توفير حلول واسعة ومرنة مع مزايا التكلفة المنخفضة للاستثمار والتشغيل ، وتكون مناسبة لخطوط الإنتاج والأتمتة ، وتحسين جودة القطع الدقيقة.

ما يسمى الإشعال التلقائي هو أن النظام يتحكم في صمام الملف اللولبي للإشعال لتشغيل الغاز ، وفي الوقت نفسه ، يتحكم في مصدر الطاقة في نظام الإشعال. يتم إشعال قابس الشرارة من خلال دائرة الجهد العالي لإشعال الغاز لتحقيق الاشتعال. تظهر عملية الإشعال بأكملها فقط في غضون 1-2 ثانية بعد عملية "اختبار النار " أو "القطع ". يجب أيضًا إجراء فحص الخطأ في هذا الوقت.

1. لا ينبعث من الغاز أثناء الاشتعال.

أثناء تشغيل زر "اختبار الحريق " ، يمكن استخدام النيران المفتوحة لإشعال نقطة الإشعال في الإشعال لتأكيد ما إذا كان هناك حقن غاز أثناء الإشعال.

إذا لم يكن هناك حقن للغاز ، فيمكنك التحقق من لوحة التحكم الرئيسية ومؤشر صمام الملف اللولبي وفقًا لفحص خطأ مسار الغاز واستكشاف الأخطاء وإصلاحها. إذا كانت مصابيح مؤشر لوحة التحكم الرئيسية وصمام الملف اللولبي طبيعيًا ، ولم يكن هناك انسداد صمام ، فقد يتم انسداد الثقب الصغير لفوهة الغاز على الإشعال. تتمثل طريقة تأكيد التشخيص في تخفيف الجوز تحت مقبض الضبط على الإشعال ووضع المقبض في الماء لمعرفة ما إذا كان هناك طرد غاز أثناء الإشعال. إذا كان هناك غاز ولم يكن هناك غاز في حريق الإشعال ، فيجب أن يكون فوهة الغاز محظورة. فتحة فوهة الغاز صغيرة جدًا ، ф0.4mm. تستخدم طريقة المعالجة يد النفايات لاستخدام شفرة منشار فولاذية لطحن طرف صغير وحير ، ثم استخدمه لمسح الفتحة الصغيرة.

2. قابس الشرارة لا يشتعل أثناء الاشتعال.

عند الإشعال ، يجب أن يكون هناك شرارة تفريغ واضحة بين قابس الشرارة وجسم الإشعال ، والتي يمكن رؤيتها بوضوح ، ويمكن أيضًا سماع صوت تفريغ الشرارة الواضح.

إذا لم يتم إشعال سدادة الشرارة ، فتحقق مما إذا كان مؤشر الإشعال في لوحة التحكم الرئيسية مضاءة لمدة 1-2 ثانية عند تشغيل مفتاح "اختبار الحريق " لتأكيد ما إذا كان التحكم في الإشعال في لوحة التحكم الرئيسية صحيحًا.

ما إذا كان هناك جمع الكربون على قابس الشرارة سيؤدي أيضًا إلى عدم إشعال قابس الشرارة ، والذي يجب إزالته.

ثانياً ، تحقق من حزمة الجهد العالي المتصلة بقابس الإشعال ، وتوصيلها البيني وقابس الاتصال.

يتم تطبيق الجهد DC3V (بطاريتان عاديتان) على محطة الإدخال لحزمة الجهد العالي. يجب إنشاء تفريغ الشرارة بين خطين الإخراج من حزمة الجهد العالي (المسافة بين الخطين هي 2-10 مم) ؛ خلاف ذلك ، سيتم تلف حزمة الجهد العالي.

3. هناك غاز أثناء الاشتعال ، ويشعل قابس الشرارة أيضًا ، لكنه لا يزال لا يمكن إشعاله.

السبب الرئيسي لهذه الظاهرة هو أن تركيز الغاز مرتفع للغاية. تركيز الغاز غير مناسب. غالبًا ما يفشل في الإشعال بشكل طبيعي ، خاصة عند استخدام غاز مثل غاز الفحم والبروبان. يجب حلها عن طريق ضبط "stefment stand " وتغيير تركيز الغاز.

مبدأ العمل لنظام التحكم في قواطع أنبوب دوارة البلازما CNC

التحكم الرئيسي في الحركة الطولية في نظام NC قاطع أنبوب البلازما CNC، السيطرة على السيارة مع الحركة الجانبية لقطع الشعلة ، مزيج من مسارات الحركة الأفقية والرأسية تصبح شعلة ويتم قطع الشغل. في الوقت نفسه ، يدرك PLC في نظام التحكم الإجراء والتحكم في توقيت صمام تنظيم الغاز لمسار الغاز القطع. في الاستخدام الفعلي لآلة قطع اللهب العددية ، من أجل الحفاظ على ارتفاع رأس القطع وثابت الصلب ، يجب أن يتم تجهيزه أيضًا بجهاز ضبط ارتفاع المكثف التلقائي.

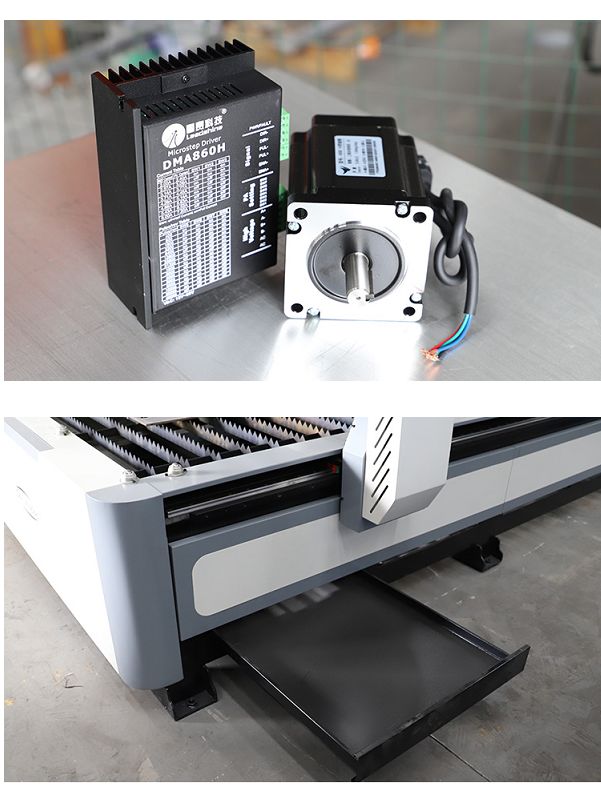

مكونات نظام التحكم ومكونات الأجهزة: نظرًا لأن قاطع أنبوب البلازما لـ Salehas ، فإن دقة التحكم العالية ومتطلبات سرعة القطع ، يمكن استخدام محرك السائر لفتح التحكم في حركة الحلقة. يتم تنسيق وظيفة التحكم في نظام التحكم بواسطة آلة التحكم الصناعية وبطاقة التحكم في الحركة. يمكن للسائق المحرك لنظام التحكم تحقيق الموجة المفرومة وقيادة التقسيم الفرعي الحالي ، وتحسين دقة الحركة للمحرك وحل مشكلة التدفئة عند قيادة عزم الدوران الكبير جيدًا.

ما هي فائدة البلازما من نوع Gantry CNC؟

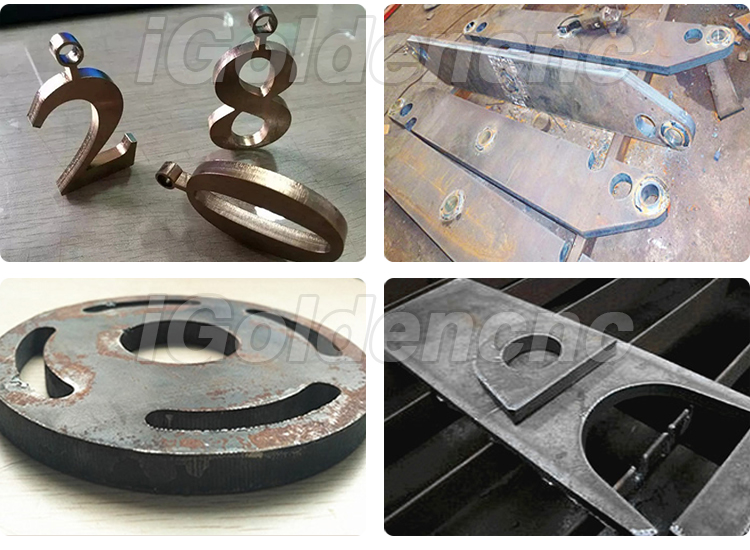

♦ مواد التطبيق: الفولاذ المقاوم للصدأ ، الفولاذ الطري ، النحاس ، النحاس ، سبيكة الألومنيوم ، ورقة معدنية ، الفولاذ الربيعي ، الذهب ، الفضة ، إلخ

♦ صناعة التطبيقات: ورقة المعادن ، أدوات المطبخ ، المكونات ، صناعة الزخارف
