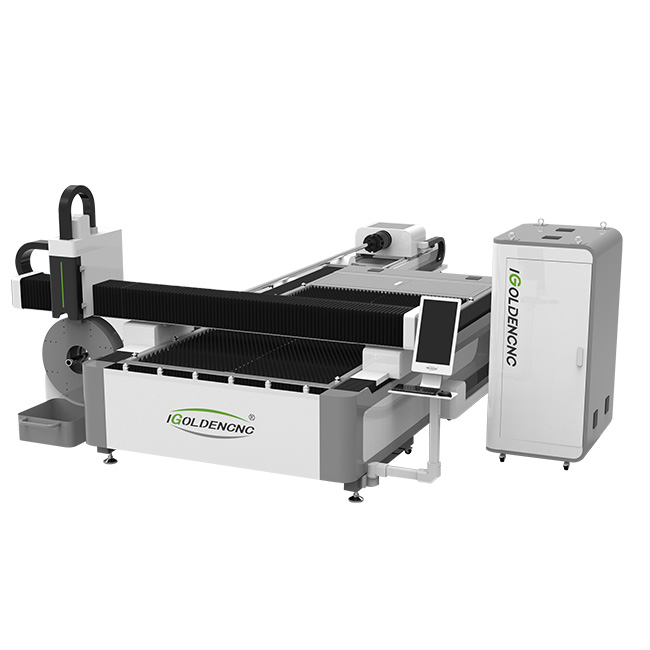

آلة قطع الألياف مع عمود الدوران

وصف آلة قطع الألياف:

تبلغ مساحة العمل القياسية 1500*3000 مم ، ويمكن ترقيتها إلى 1500*4500 مم ، ويمكن خيار طول أجزاء قطع الأنبوب 3M ، 6M ، 9M. إنها خزانة مستقلة مع مكيف الهواء المدمج لعام 2000 واط وفوق الطاقة ، ويمكن تثبيتها مع جهاز دوران جانبي للترقية إلى الجهاز متعدد المجالات الذي يمكنه قطع الصفيحة والأنبوب.

معلمات آلة قطع الليزر الألياف:

مزايا آلة قطع الليزر الألياف:

يوفر نظام التشحيم التلقائي كمية ثابتة من زيت التشحيم لآلة قطع الليزر ذات الألياف المزدوجة لضمان تشغيل المعدات عالية السرعة ، مع وظائف إنذار غير طبيعية ووظائف إنذار المستوى السائل. يحسن النظام بشكل كبير دقة القطع ويمتد بشكل فعال عمر خدمة آلية الإرسال.

حماية سفر ذكية ، والمراقبة التلقائية لنطاق التشغيل للمكونات ، وتركيب نوابض قياسية للأداة الآلية الدولية ، وعنصر القطع بالليزر هو وظيفة ضبط ارتفاع المكثفات ، ووقف التصادم ، وتحسين آلة قطع الليزر المعدنية وحماية من الحياة ، وتقليل ، وتقليل حدوث الحوادث ، وتحسين كفاءة القطع.

وظيفة الإنذار التلقائي لحالة العمل غير الطبيعية للمعدات ، ودفعها إلى واجهة التشغيل من خلال مركز التحكم ، وتحسين كفاءة أفضل آلة قطع الليزر غير الطبيعية ، وتقليل مخاطر السلامة المحتملة ، وتقليل تكاليف الصيانة.

تكوين آلة ليزر الألياف:

سرير لحام شاقة

سرير لحام أنبوب المربع ملحوم مع أنبوب مستطيل كثيف يبلغ قطره 200*200 مم. يمكن أن يصل وزن السرير إلى 1T. يتم تلبيس جسم السرير ويطحنه من قِبل قنب كبير لحفر جميع الثقوب الأساسية للتركيب بدقة في وقت واحد. .
قوة الشد الأعلى والاستقرار الأبعاد. تحسين بشكل فعال دقة السرير ، تقليل خطأ معالجة الشغل. زيادة مقاومة واستقرار السكك الحديدية.
إنه يقلل من فقدان آلة قطع الليزر المعدنية عند استخدامها. إنها تحافظ على دقة أداة الآلة لفترة طويلة ولا تشوه لمدة 20 عامًا. يتمتع الجهاز باستقرار جيد ويقلل من أخطاء المعالجة الناجمة عن اهتزاز السرير.

الموردين الآخرين: سرير لحام الألواح ، والاستقرار الكلي الضعيف ودقة منخفضة.

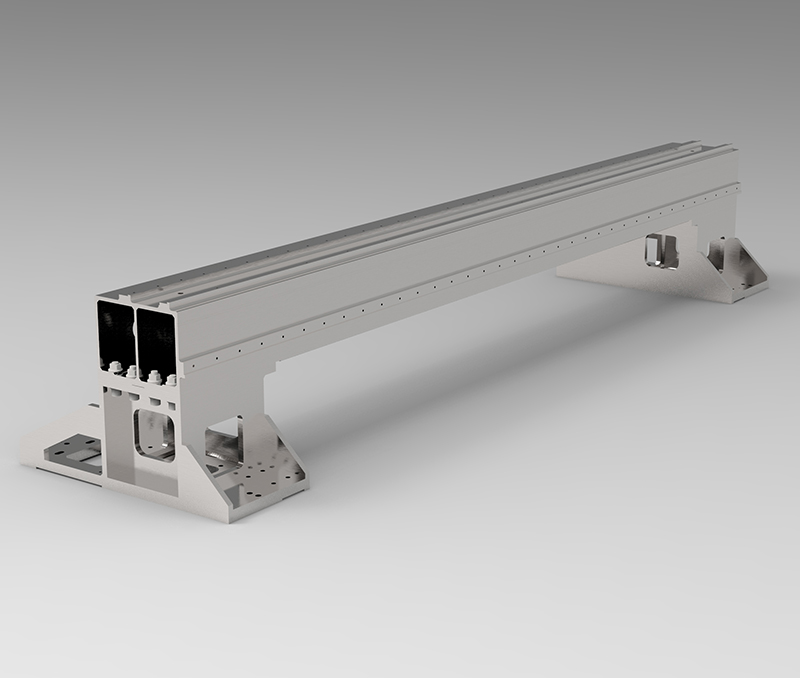

شعاع النزول من الألومنيوم الفضاء

★ دقة عالية. بعد الشيخوخة اليدوية ، علاج الحلول والتشطيب ، فإن الحزمة تتمتع بنزاهة جيدة ، صلابة ، صلابة وليونة.

★ سرعة سريعة. تحتوي سبيكة الألومنيوم على ميزات الوزن الخفيف والصلابة القوية ، والتي تفضي إلى حركة عالية السرعة أثناء المعالجة ، والمرونة العالية تفضي إلى قطع عالية السرعة من الرسومات المختلفة على أساس الدقة العالية.
★ كفاءة عالية. يمكن أن يضمن شعاع الوزن الأخف وزناً التشغيل السريع لآلة قطع الليزر المسطحة ، وتحسين كفاءة المعالجة ، وفي الوقت نفسه ضمان جودة المعالجة.

لا يمكن ضمان تشغيل التشغيل عالي السرعة لآلة القطع بالليزر ، ولكن أيضًا على دقة وكفاءة معالجة قطع الليزر.
بشكل فعال تحسين عمر الخدمة ودقة قاطع الليزر الرخيص ، وتقليل تكلفة الوقت وتقليل فقدان الوقت. وبعد استخدام المهلة ذات الوقت نفسه ، يمكن لحزمة الألومنيوم أن تضمن دقة القطع إلى أقصى حد ، وفي الوقت نفسه يمكن أن تخفف من الطاقة الحركية لرأس الليزر أثناء الحركة عالية السرعة.

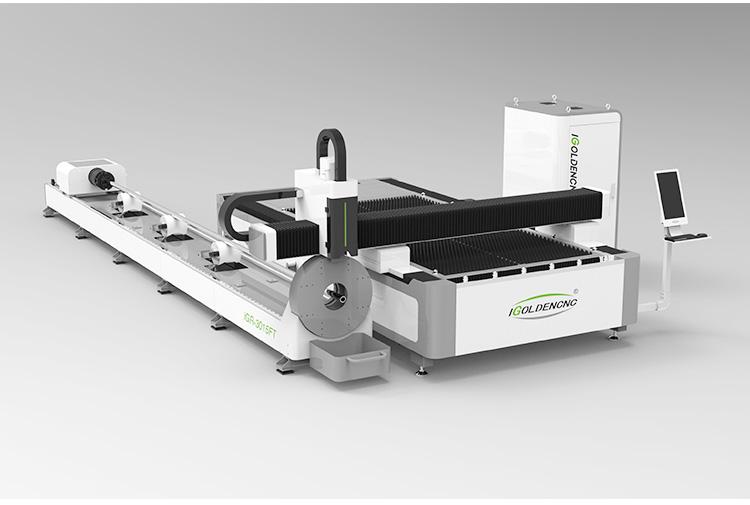

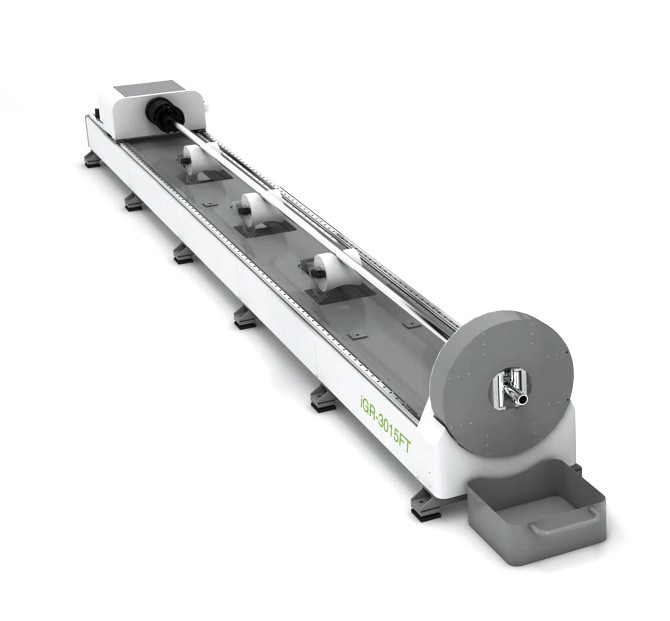

محور الدوران الجانبي

يبلغ الطول القياسي 3000 مم/ 6000 مم/ 9000M ، وهو جهاز محور دوران جانبي ، والذي يمكن أن يعالج أنابيب مربعة وأنابيب مستديرة وأنبوب بيضاوي وأنبوب مستطيل وأنبوب غير منتظم وأنبوب معدني آخر.

★ تصميم المشبك: يتم استخدام تصميم المشبك الكهربائي على كلا الجانبين ، والذي يمكنه ضبط المركز تلقائيًا. النطاق القابل للتعديل من القطري هو 20-220 مم.
★ تثبيت الدعم التلقائي: يعتمد تصميم قوس أنبوب ذكي ، والذي يمكنه حل مشكلة التشوه أثناء عملية قطع الأنابيب الطويلة.

يمكنه معالجة كل من الأطباق المعدنية والأنابيب المعدنية ، وقطع ليزر واحد بأسعار معقولة  لأغراضين ، توفير المساحة والتكلفة ، وتحسين كفاءة الإنتاج.

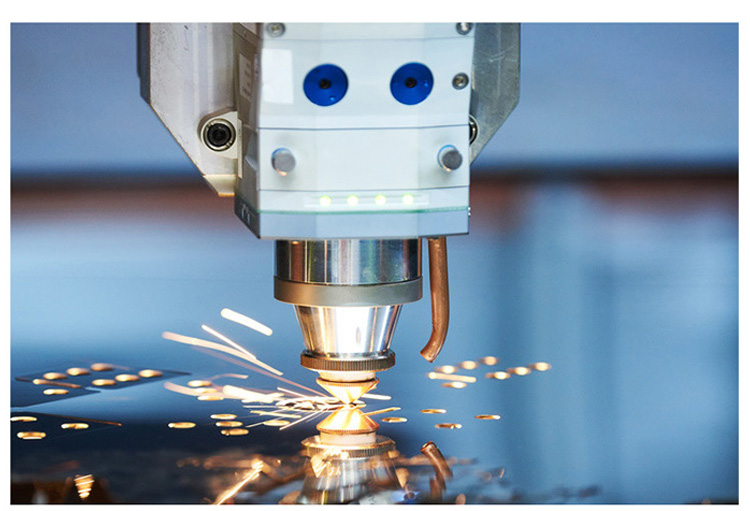

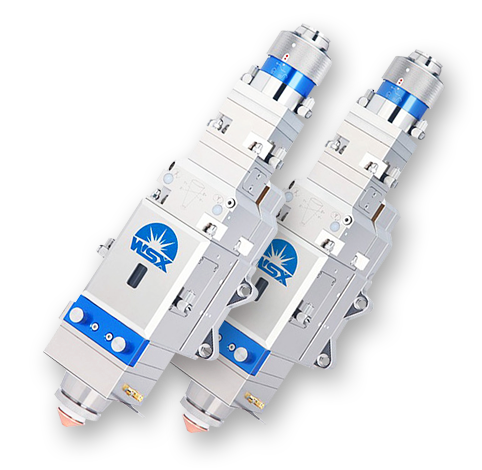

رأس ليزر التركيز التلقائي

يحتوي رأس الليزر على وحدة محرك محرك مدمجة ، ويتم قيادة عدسة التركيز بآلية خطية لتغيير الموضع تلقائيًا في غضون 20 مم. يمكن للمستخدم ضبط التركيز المستمر من خلال البرنامج لإكمال الثقب السريع للألواح السميكة والقطع التلقائي لألواح السمك والمواد المختلفة. تدمج مجموعة العدسة المركبة المجهزة بـ D28 شعاع الضوء ويقوم بتحسين التصميم البصري والمبرد بالماء بحيث يمكن لرأس الليزر العمل بشكل ثابت لفترة طويلة.

☑ التكوين البصري المحسّن وتصميم تدفق الهواء السلس والفعال لتحسين تأثير القطع ؛
☑ نطاق التركيز التلقائي +10 ~ -10 مم ، دقة التعديل 0.01 مم ، سرعة الضبط 100mmms ؛
protection تصميم حماية العدسة حماية الغبار ، حماية بشكل فعال المكونات البصرية الداخلية ؛
☑ تمديد المسافة بين عدسة الحماية والفوهة لزيادة عمر العدسة ؛
☑ تم اعتماد حامل العدسة من نوع الدرج لجعل استبدال عدسة الحماية بسرعة وبسيطة ؛
☑ موصل QBH غير محدود ، يمكن تجهيزه بمختلف الليزر مع موصل QBH.


يوفر التركيز التلقائي للوقت التركيز ويحسن كفاءة العمل بمقدار 10 مرات.
تمديد عمر الخدمة ، من خلال تحسين التصميم الهيكلي لرأس القطع ، مد عمر خدمته.

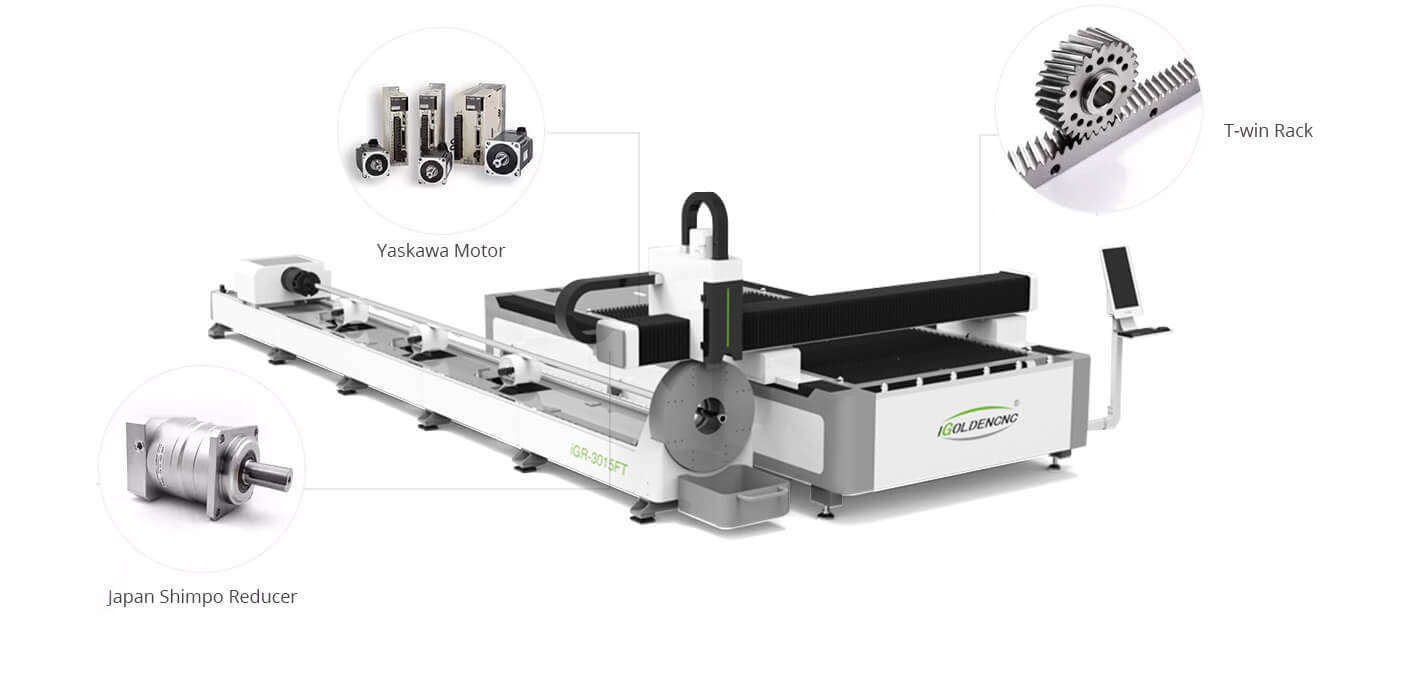

نظام النقل عالي الدقة

دليل رف Double Drive Double Taiwan T-Win
دقة تحديد موقع أداة الماكينة هي 0.05 مم ، ودقة تحديد المواقع المتكررة هي 0.03 مم.

تصميم شاشة عرض شاشة LCD العمودية

تختلف شاشة الشاشة العمودية 21.5 ‘عن شاشة الشاشة الأفقية التقليدية. تصل سرعة الاستجابة إلى 8 مللي ثانية ، تصل الدقة إلى 1080 بكسل ، ويتم تحسين نسبة الشاشة إلى 16: 9 ، ويكون استهلاك الطاقة منخفضًا ، ويتم تكييف واجهة برامج التحكم وعادات التصفح البشرية بشكل أفضل. بالإضافة إلى ذلك ، فإنه يحتوي على مستوى عالٍ من السطوع وانعكاس منخفض ، ولوحة الزجاج القوية لها متانة ومتانة.

نظام التحكم في حلقة المفتوح الذكي

نظام قطع الليزر Cypcut هو نظام تحكم مفتوح الكامل مُعتزمًا بشكل خاص بصناعة معالجة المعادن.
✪ دعم AI و DXF و PLT و Gerber و LXD وتنسيقات بيانات الرسوم الأخرى ، وقبول رموز G القياسية الدولية.
✪ عند فتح واستيراد الملفات الخارجية ، يتم إجراء التحسين تلقائيًا.
✪ وظائف تخطيط تلقائي ومتنوعة وتسلسل تخطيط يدوي ، تتوفر مجموعة متنوعة من طرق الصفيف.
✪ تتيح وظيفة مكتبة المواد القوية حفظ جميع معلمات العملية لنفس المادة لاستخدامها مرة أخرى.
✪ معالجة ذاكرة نقطة التوقف ووضع أي وظيفة نقطة.
✪ القطع الثابتة المرتفعة ، والمتابعة خارج اللوحة والطرق المتعددة لإنشاء الحافة.
✪ دعم التحكم عن بُعد للنظام عبر مربع Wireless Handheld و Ethernet.
✪ نقرة واحدة لتعيين مسار قطع الرحلة.
✪ من السهل التثبيت ، وسهل التصحيح ، وممتازة في الأداء والكاملة في الخطة. إنه نظام التحكم في قطع الليزر الألياف مع أعلى حصة في السوق في الوقت الحالي.

اختياري

خزانة مراقبة مستقلة قابلة للإنصاف

مقاومة للغبار يتم دمج جميع المكونات الكهربائية ومصادر الليزر في خزانة تحكم منفصلة ولديها تصميم مقاوم للغبار لتمديد عمر المكونات الكهربائية. تم تجهيز خزانة التحكم التلقائية في ترموستات بتكييف الهواء لتحقيق درجة حرارة ثابتة تلقائية. هذا يمكن أن يمنع درجات الحرارة في الصيف الأضرار المفرطة للمكونات.

☑ مجموعة أجهزة كهربائية أكثر احترافية ، فصل كهرباء قوي وفصل الكهرباء الضعيف.

☑ أبسط من الغبار ، تداخل مضاد للأساس ، تبديد حرارة جيد ، سهل الصيانة.

☑ أكثر ملاءمة وسهلة الكشف عن أخطاء الدائرة والصيانة.

☑ أكثر أمانًا ومستقلة عن معدات الماكينة ، وتقليل تداخل تشغيل المعدات.

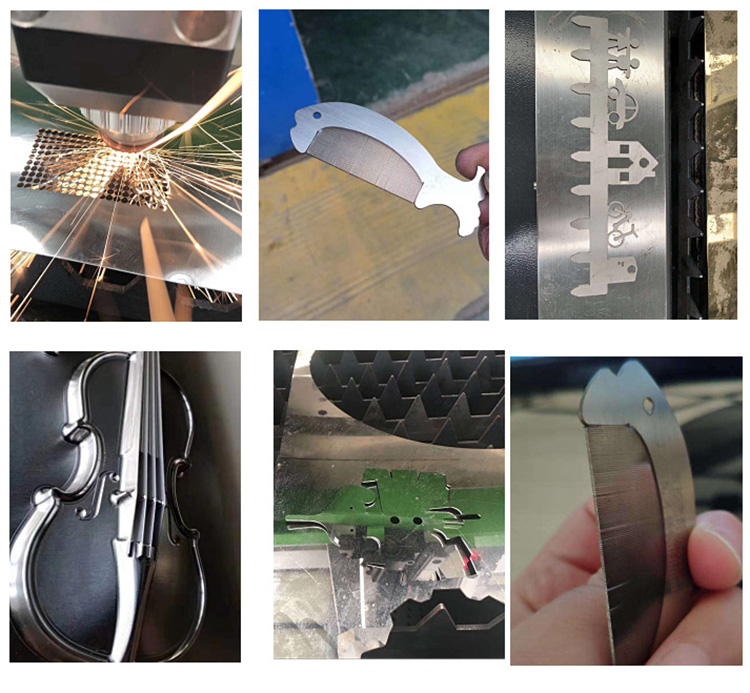

تطبيق آلة ليزر الألياف:

قطع المعادن ، تصنيع المفاتيح الكهربائية ، الفضاء ، آلات المواد الغذائية ، آلات النسيج ، آلات الهندسة ، تصنيع القاطرة ، آلات الزراعة والغابات ، تصنيع المصاعد ، السيارات الخاصة ، تصنيع الأجهزة المنزلية ، معالجة الأدوات ، تصنيع تكنولوجيا المعلومات ، تصنيع آلات البترول ، آلات الطعام ، الماس ، اللحام بالأدوات ، لحام العتاد ، معالجة سطح المادة المعدنية ، الإعلانات الزخرفية ، خدمات المعالجة الخارجية بالليزر وغيرها من صناعات تصنيع الآلات والمعالجة.

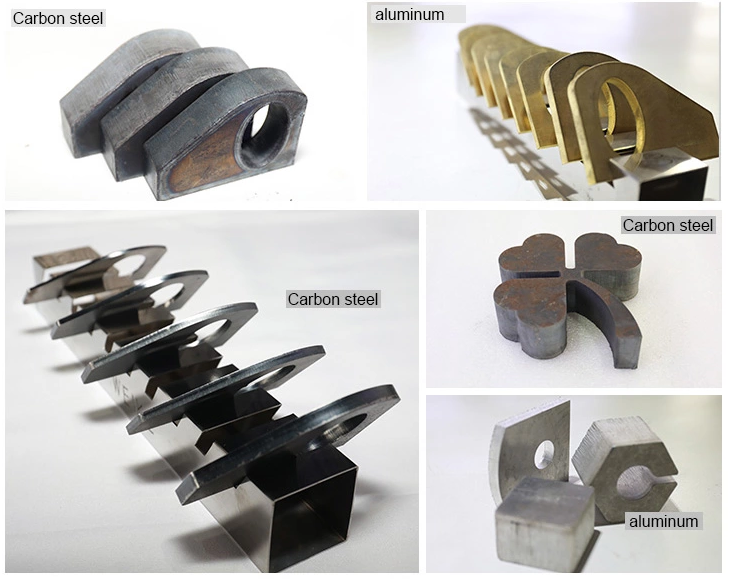

المواد القابلة للتطبيق: تستخدم بشكل احترافي لقطع مجموعة متنوعة من الأطباق المعدنية المتوسطة والرقيقة ، وألواح الصلب الكربوني عالية الجودة ، وخاصة بالنسبة للفولاذ الكربوني ، والفولاذ المقاوم للصدأ ، والفولاذ المجلفن ، والسبائك ، والتيتانيوم ، والألمنيوم ، والنحاس ، والنحاس ، إلخ.
